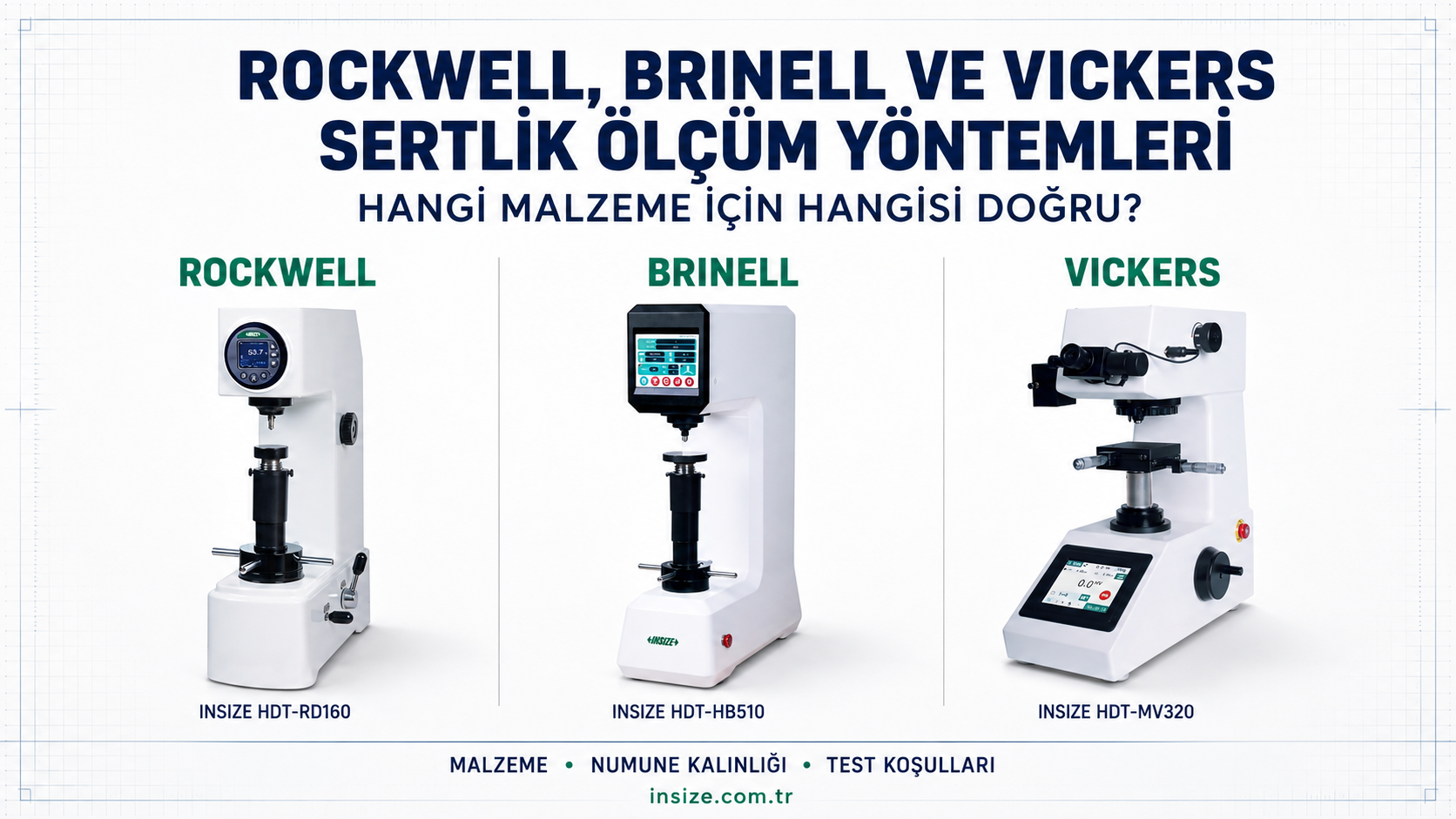

Rockwell, Brinell ve Vickers Sertlik Ölçüm Yöntemleri: Hangi Malzeme İçin Hangisi Doğru?

Rockwell Brinell Vickers sertlik ölçüm yöntemleri arasındaki seçim; malzemenin yapısına, ısıl işlemine, kalınlığına ve istenen test standardına bağlıdır. Rockwell, uygun metal parçalarda hızlı rutin kontrol; Brinell, yeterince kalın döküm ve dövme parçaların değerlendirilmesi; Vickers ise küçük bölgelerin ve hazırlanmış kesitlerin incelenmesi için düşünülebilir. Doğru yöntem, yalnız malzeme adıyla değil, ölçülecek bölge ve kabul şartıyla birlikte belirlenir.

Bir satın alma talebinde “çelik ölçülecek” yazması yeterli değildir. Aynı çelikten üretilen kalın bir gövde, ince bir sac ve yüzeyi sertleştirilmiş bir dişli farklı test planları gerektirebilir. Sertlik değeri de tek başına bir sayı değildir; kullanılan yöntem ve ölçek, raporun ayrılmaz parçasıdır.

Bu Rockwell Brinell Vickers sertlik ölçüm yöntemleri rehberi, kalite kontrol ve satın alma ekiplerinin aynı teknik dil üzerinden karar vermesi için hazırlanmıştır. Yöntemlerin çalışma biçimi, malzemeye göre aday seçimler, gerçek INSIZE cihazları ve doğrulama adımları birlikte ele alınır. Ürünlerdeki sayısal bilgiler ilgili modelin teknik PDF’ine bağlanmıştır.

Rockwell, Brinell ve Vickers yöntemlerinden hangisi hangi malzeme için uygundur?

Uygun kalınlık ve yüzeye sahip sertleştirilmiş çeliklerde Rockwell; döküm, dövme ve heterojen yapılı metal numunelerde Brinell; küçük ölçüm bölgeleri, kaynak kesitleri ve sertlik dağılımı incelemelerinde Vickers değerlendirilebilir. Ancak alaşımın durumu, izin verilen iz büyüklüğü, test kuvveti ve müşteri standardı doğrulanmadan kesin seçim yapılmamalıdır. İnce tabaka veya kaplamalarda yöntemin uygulanabilirliği ayrıca kontrol edilmelidir.

Rockwell Brinell Vickers sertlik ölçüm yöntemleri için ilk adım, teknik resimdeki kabul koşulunu okumaktır. Şartname belirli bir HV yükü veya HBW koşulu istiyorsa başka bir ölçekte alınan sonuç otomatik olarak kabul edilemez. Şartname yöntem belirtmiyorsa önce kalite sorumlusu ve müşteriyle ölçüm amacı netleştirilmelidir.

Rockwell Brinell Vickers sertlik ölçüm yöntemleri nasıl çalışır?

Rockwell: İzin derinliğinden değerlendirme

Rockwell testi, seçilen uç ve kuvvet çevrimiyle oluşturulan kalıcı batma derinliği farkını değerlendirir. Brinell ve Vickers’taki gibi izin çapını ya da köşegenini optik olarak ölçmek gerekmez. Bu özellik, uygun numunelerde rutin kontrolü kolaylaştırabilir. HRC, HRA ve bilyalı Rockwell ölçekleri aynı uygulama koşullarını temsil etmez.

Normal ve yüzeysel Rockwell ölçekleri de ayrıdır. Daha düşük kuvvetli bir seçenek bulunması, her ince parçanın ölçülebileceği anlamına gelmez. ISO 6508-1:2023 Rockwell test yöntemi, metalik malzemelerde normal ve yüzeysel ölçekleri kapsar. Uç, kuvvet, numune ve ölçek birlikte doğrulanmalıdır. Rockwell Brinell Vickers sertlik ölçüm yöntemleri karşılaştırılırken yalnız ekrandaki ölçek adına bakmak bu nedenle yetersizdir.

Brinell: Bilya izinin optik ölçümü

Brinell yönteminde tungsten karbür bilya belirlenen kuvvetle numuneye bastırılır; oluşan izin çapı optik olarak değerlendirilir. Nispeten geniş iz, uygun döküm ve dövme numunelerde daha geniş bir bölgeyi temsil etmeye yardımcı olur. Bunun karşılığında parçada iz bırakmak için yeterli alan ve kalınlık bulunmalıdır.

HBW ifadesi, bilya çapı ve test kuvvetinden bağımsız yorumlanmamalıdır. Her Brinell cihazı aynı kuvvetleri uygulamaz. Metalik malzemelerin Brinell testi için ISO 6506-1:2014 temel yöntem kaynağıdır. Rockwell Brinell Vickers sertlik ölçüm yöntemleri arasında Brinell seçildiğinde, teklif edilen donanımın istenen bilya ve kuvvet birleşimini gerçekten desteklediği kontrol edilmelidir.

Vickers: Elmas piramit izinin köşegenleri

Vickers testi elmas piramit uç kullanır; iz oluşunca iki köşegen optik olarak ölçülür. Seçilen kuvvet, incelenecek bölge ve okunabilir iz boyutu birlikte değerlendirilir. Kesit üzerinde farklı konumların karşılaştırılması gerektiğinde yararlı olabilir; ancak yüzey hazırlığı ve optik okuma kalitesi test planının önemli parçalarıdır.

ISO 6507-1:2023 Vickers test yöntemi, kuvvet aralıklarını ve uygulama sınırlarını tanımlar. Çok küçük izler veya çok ince kaplamalar için yöntemin her koşulda geçerli olduğu varsayılmamalıdır. Rockwell Brinell Vickers sertlik ölçüm yöntemleri içinde Vickers’ın geniş kullanım alanı, tüm Vickers cihazlarının aynı düşük kuvvetleri ve ölçüm görevlerini karşılayacağı anlamına gelmez.

Rockwell Brinell Vickers sertlik ölçüm yöntemleri karşılaştırma tablosu

Aşağıdaki tablo bir fiyat teklifi veya doğruluk sıralaması değildir. Rockwell Brinell Vickers sertlik ölçüm yöntemleri için iş akışını ve satın alma kapsamını karşılaştırır. Aynı yöntem içinde manuel, motorize ve otomatik okuma seçenekleri bulunabileceğinden nihai değerlendirme model bazında yapılmalıdır.

Yöntem, işletme ve satın alma açısından karşılaştırma

Kriter	Rockwell	Brinell	Vickers
Ölçülen büyüklük	Kalıcı batma derinliği farkı	Bilyanın oluşturduğu izin çapı	Piramit izin iki köşegeni
Tipik değerlendirme	Uygun metal parçalarda rutin sertlik kontrolü	Yeterli kesitli döküm ve dövme numuneler	Hazırlanmış yüzey, kesit ve belirli bölgeler
Doğruluk	Ölçek, derinlik sistemi ve destek koşullarıyla doğrulanır	Kuvvet, bilya ve optik çap ölçümüyle doğrulanır	Kuvvet, uç ve köşegen ölçümüyle doğrulanır
Ölçüm kapasitesi	Gövde açıklığı, destek ve ölçek aralığına bağlı	Gövde açıklığı, bilya ve kuvvet kapsamına bağlı	Gövde açıklığı, kuvvet ve optik sisteme bağlı
Taşınabilirlik	Seçilen cihaz yapısına bağlıdır	Seçilen cihaz yapısına bağlıdır	Kesit hazırlığı ve optik düzen ayrıca değerlendirilir
Yazılım	Kayıt ve aktarım kapsamı modele bağlı	İz okuma ve raporlama opsiyon olabilir	Kamera, otomatik okuma ve haritalama ayrıca sorgulanır
Fiyat ve toplam maliyet	Otomasyon, aksesuar ve doğrulama kapsamıyla teklif alınır	Kuvvet kapasitesi, optik sistem ve hazırlık maliyeti eklenir	Optik sistem, hazırlık ve yazılım kapsamı birlikte hesaplanır
Servis ve eğitim	Ölçek seçimi, uç değişimi ve destekleme	Bilya seçimi, iz okuma ve yük çevrimi	Yüzey hazırlığı, odaklama ve köşegen okuma
Kalibrasyon	Kullanılan ölçeklere uygun kapsam gerekir	Bilya, kuvvet ve optik ölçüm kapsamı gerekir	Kuvvet, uç ve optik ölçüm kapsamı gerekir

Malzemeye göre ilk yöntem seçimi nasıl yapılır?

Rockwell Brinell Vickers sertlik ölçüm yöntemleri için aşağıdaki eşleştirmeler başlangıç önerisidir. Aynı alaşımın tavlanmış, sertleştirilmiş veya ince kesitli biçimleri farklı koşullar gerektirebilir. Teknik resimde yöntem belirtilmişse tablo o şartı değiştirmez; belirtilen testin parçaya uygulanabilirliği kontrol edilir.

Malzeme ve ölçüm amacına göre aday yöntemler

Parça veya amaç	Değerlendirilecek yöntem	Seçimden önce doğrulayın
Sertleştirilmiş çelik gövde	Uygun Rockwell ölçeği; şartnameye göre Vickers	Sertlik aralığı, kalınlık, yüzey ve destek
Döküm veya dövme parça	Uygun bilya ve kuvvetle Brinell	Temsil edilecek bölge, iz alanı ve kesit yeterliliği
Alüminyum veya bakır alaşımı	Koşullara göre Brinell, uygun bilyalı Rockwell veya Vickers	Alaşım durumu, beklenen sertlik, kuvvet ve geometri
İnce sac veya küçük parça	Uygunsa yüzeysel Rockwell veya uygun kuvvette Vickers	Alt yüzey etkisi, eğilme ve izin okunabilirliği
Kaynak kesitinde bölgesel inceleme	İlgili test planına uygun Vickers	Ölçüm konumları, kuvvet ve kesit hazırlığı
Yüzeyi sertleştirilmiş parçada dağılım	Uygun kesitte Vickers ölçüm dizisi	İz aralığı, konum kaydı ve ilgili değerlendirme standardı
İnce kaplama	Yalnız uygulanabilirlik doğrulanırsa uygun Vickers koşulu	Kaplama kalınlığı, altlık etkisi ve standardın sınırları

Örneğin bir dökümün genel sertlik kabulü ile aynı parçadaki küçük bir bölgenin incelenmesi farklı sorulardır. İlkinde temsil edici bir alan, ikincisinde konumu belirli bir iz önem kazanabilir. Rockwell Brinell Vickers sertlik ölçüm yöntemleri arasındaki karar, “hangi cihaz daha gelişmiş?” sorusundan önce “hangi özelliği kabul edeceğiz?” sorusuyla başlamalıdır.

Yöntem seçiminde 7 kritik kontrol

1. Teknik resim ve kabul şartı

Rockwell Brinell Vickers sertlik ölçüm yöntemleri değerlendirmesinde ilk belge, müşteri şartnamesidir. İstenen ölçek, kuvvet, ölçüm bölgesi ve kabul aralığını tek bir test talebinde toplayın. Bir tedarikçi raporunda yalnız “sertlik uygundur” yazması, bu bilgilerin yerini tutmaz. Yöntemi değiştirmek istiyorsanız değişikliğin müşteri tarafından kabul edilip edilmediğini önceden netleştirin.

Teknik resmin revizyonunu da kayda ekleyin. Eski bir çizimdeki şartla yeni parçayı değerlendirmek, doğru çalışan cihazın yanlış karar üretmesine yol açabilir. Satın alma ekibinin teklif talebiyle laboratuvarın test talebi aynı kapsamı tarif etmelidir.

2. Alaşım ve ısıl işlem durumu

Malzeme adı tek başına yeterli değildir. Tedarik durumu, ısıl işlem ve yüzey işlemi bilgilerini numuneyle birlikte isteyin. Rockwell Brinell Vickers sertlik ölçüm yöntemleri için “çelik”, “alüminyum” veya “pirinç” gibi geniş başlıkların altına beklenen sertlik düzeyi ve ölçüm amacı eklenmelidir. Bilinmeyen bir malzemede uygunluğu doğrulanmamış ölçekle deneme yapmak yerine teknik değerlendirme planlayın.

Aynı siparişte farklı ısıl işlem partileri varsa numuneleri karıştırmayın. Sonucun hangi partiye ait olduğu belirsiz kaldığında ölçüm tekrarı gerekebilir. Parça numarası kadar parti ve işlem bilgisi de raporun kullanılabilirliğini belirler.

3. Kalınlık, destek ve geometri

Rockwell Brinell Vickers sertlik ölçüm yöntemleri arasında seçim yaparken yalnız cihazın kabul ettiği en büyük numuneyi sormayın. Test noktasındaki yerel kalınlık, parçanın eğilmesi, oturma yüzeyi ve uca erişim de incelenmelidir. Gövde açıklığına sığan bir parça, seçilen kuvvet için uygun olmayabilir. Minimum kalınlık için bütün yöntemlere uygulanabilecek tek bir milimetre değeri vermek doğru değildir.

Teklif değerlendirmesine parçanın kesit çizimini ekleyin. Özellikle içi boş, kavisli veya dar bölgeli numunelerde kullanılacak destek ve aparat gösterilmelidir. Demosu yalnız düz referans blokla yapılan bir cihazın sizin parçanıza uygunluğu henüz kanıtlanmış sayılmaz.

4. Yüzeyin hazırlanabilirliği

Ölçüm bölgesine taşlama veya parlatma uygulanabiliyor mu? Parça üzerinde iz bırakılmasına izin var mı? Rockwell Brinell Vickers sertlik ölçüm yöntemleri için bu soruları satın almadan önce yanıtlayın. Hazırlama işlemi hedef yüzeyi ortadan kaldırıyorsa ölçmek istediğiniz özelliği de değiştirebilirsiniz. Kesit alınması gereken bir uygulamada numune hazırlama imkânı bütçeye ve iş planına dahil edilmelidir.

Hazırlama süresini yalnız operatör tahminiyle belirlemeyin. Tipik numuneyi hazırlayıp işlem adımlarını kaydedin; hangi aşamanın dışarıdan hizmet gerektirdiğini görün. Böylece cihaz alındıktan sonra ortaya çıkan hazırlık darboğazları önceden anlaşılır.

5. Test kuvveti ve doğrudan ölçek kapsamı

Rockwell Brinell Vickers sertlik ölçüm yöntemleri aynı cihazda sunulsa bile her kuvvet desteklenmeyebilir. Teknik PDF’de doğrudan ölçüm ölçeklerini ve dönüştürülebilir ölçekleri ayrı okuyun. İstenen uç, kuvvet ve optik düzenin teslimata dahil olup olmadığını teklif üzerinde işaretleyin. Yalnız menüde görünen bir ölçek adı, o yöntemin fiziksel testinin yapılabildiğini göstermez.

Tek bir cihazla bütün laboratuvarı karşılamayı hedefliyorsanız, mevcut ve planlanan testleri satır satır listeleyin. Her satırın karşısına destekleyen model ve gerekli aksesuarı yazın. Karşılığı bulunmayan bir test, ek cihaz veya dış hizmet ihtiyacı olarak görünür kalmalıdır.

6. İş yükü, okuma ve raporlama

Günlük parça sayısına ek olarak parça başına ölçüm noktası sayısını da belirtin. Numune hazırlama, yerleştirme, test, okuma ve raporlama sürelerini ayrı kaydedin. Rockwell Brinell Vickers sertlik ölçüm yöntemleri arasında yalnız yükleme süresine bakılarak verim karşılaştırması yapılmamalıdır. Otomatik yükleme, otomatik iz okuma ve otomatik tabla hareketi farklı işlevlerdir.

Yazılım teklifinde rapor biçimini, ham veriye erişimi, kullanıcı yetkilerini ve lisans kapsamını sorun. Operatör bir değeri elle değiştiriyorsa bunun kayıtta görünmesi gerekip gerekmediğini belirleyin. Gereksiz özellikler yerine gerçek kalite kayıtlarını tamamlayan işlevlere öncelik verin.

7. Doğrulama, servis ve toplam sahip olma maliyeti

Rockwell Brinell Vickers sertlik ölçüm yöntemleri için cihaz bedeli tek maliyet kalemi değildir. Referans bloklar, uçlar, hazırlama sarfları, eğitim, bakım ve doğrulama hizmetleri birlikte değerlendirilmelidir. Servis müdahalesi sırasında testlerin nerede sürdürüleceğini de planlayın. Fiyat karşılaştırmasını, aynı teslimat ve hizmet kapsamını içeren yazılı teklifler üzerinden yapın.

Kurulum kabulünü yalnız cihazın açılmasıyla tamamlamayın. Sorumlu operatörün kendi numunesiyle test yapabilmesi, sonuçları kaydetmesi ve uygunsuz bir kontrol sonucunda ne yapacağını bilmesi gerekir. Bu adımların eğitim ve kabul tutanağında açıkça bulunmasını isteyin.

INSIZE cihazlarıyla yöntem ve donanım eşleştirmesi

Rockwell Brinell Vickers sertlik ölçüm yöntemleri için ürün seçimini, doğrudan test ihtiyacından başlayarak yapın. Aşağıdaki örnekler INSIZE sertlik ölçüm cihazları içinden seçilmiştir. Sayısal özellikler belirtilen PDF ve model koduyla sınırlıdır; başka cihazlara genellenmemelidir.

HDT-RSR100: Normal ve yüzeysel Rockwell

INSIZE HDT-RSR100, manuel normal ve yüzeysel Rockwell cihazıdır. HDT-RSR100 kullanım kılavuzunda toplam test kuvvetleri 147, 294, 441, 588, 980 ve 1471 N; maksimum numune yüksekliği 160 mm; uçtan gövdeye mesafe 140 mm olarak belirtilir. Bu kapasite bilgileri, minimum numune kalınlığının yerine geçmez.

Rutin Rockwell kontrolü isteyen ekipler, kendi ölçekleri ve aparatlarıyla uygulama değerlendirmesi yapabilir. Rockwell Brinell Vickers sertlik ölçüm yöntemleri arasında bu cihazı seçmek, Brinell veya Vickers ihtiyacını da karşılamak anlamına gelmez. İlgili kullanım örneği olarak KMS Winch’teki HDT-RSR100 kurulumu ve kullanıcı eğitimi incelenebilir. Bu kayıt bir kurulum örneğidir; sizin parçanız için performans garantisi değildir.

HDT-MB610 / HDT-MB710: Brinell kuvvet kapsamı

INSIZE HDT-MB610 ve HDT-MB710 ailesinin teknik PDF’inde 62,5–3000 kgf arasında belirli test kuvvetleri listelenir. Maksimum iş parçası yüksekliği 200 mm, uç merkezinden gövdeye açıklık 135 mm olarak verilir. PDF, ölçüm metodunu MB610 için manuel, MB710 için otomatik; yük kontrolünü ise her ikisinde otomatik olarak belirtir.

Bu ayrım, motorize cihazın her işlemi kendiliğinden yaptığı varsayımını önler. Rockwell Brinell Vickers sertlik ölçüm yöntemleri için teklif karşılaştırmasında izin nasıl okunacağını, hangi yazılımın dahil olduğunu ve operatörün hangi adımları yapacağını sorun. Özellikle yüksek kuvvetli Brinell şartlarında, istenen test koşulunu katalogdaki doğrudan ölçeklerle eşleştirin.

HDT-VH51: Belirli Vickers kuvvetleriyle çalışma

INSIZE HDT-VH51 için HDT-VH ailesi PDF’inin ilgili sütununda 1, 5, 10, 20, 30 ve 50 kgf test kuvvetleri listelenir. Maksimum iş parçası yüksekliği 175 mm, gövde açıklığı 135 mm’dir. Kamera ve ölçüm yazılımı opsiyonel gösterilir; yük çevrimi otomatik, tabla hareketi manueldir.

Rockwell Brinell Vickers sertlik ölçüm yöntemleri araştırmasında bu modeli bütün mikrosertlik görevlerini karşılayan bir cihaz gibi değerlendirmeyin. Aynı ailedeki farklı model kodlarının kuvvetleri değişir. Talep ettiğiniz düşük kuvvet bu sütunda yoksa başka konfigürasyon gerekir. PDF’deki uzunluk çözünürlüğü de doğrudan sertlik doğruluğu olarak sunulmamalıdır.

HDT-BRV330: Üç yöntem, tanımlı test kapsamı

INSIZE HDT-BRV330, üç yöntemi bir araya getirir. HDT-BRV330 teknik PDF’inde Brinell için en yüksek kuvvet 250 kgf, Vickers için HV3–HV100 arasında belirtilen ölçekler listelenir. Doğrudan Rockwell ölçekleri HRA, HRB, HRC, HRD, HRF ve HRG’dir. Yüzeysel Rockwell adlarının dönüşüm listesinde bulunması, bunların doğrudan ölçüm kapsamına dahil olduğu anlamına gelmez.

Rockwell Brinell Vickers sertlik ölçüm yöntemleri tek gövdede gerekli olduğunda bu kapsam incelenebilir. Ancak HBW10/3000 isteyen bir uygulama, modelin belirtilen Brinell kuvvetini aşar. Birleşik cihazın avantajını değerlendirirken yöntem değiştirme, aksesuar değiştirme ve kontrol sürelerini de gerçek iş akışınıza ekleyin.

Numune hazırlama ve ölçüm sırası nasıl planlanır?

Rockwell Brinell Vickers sertlik ölçüm yöntemleri için hazırlama planı, ölçüm amacını korumalıdır. Numune kesilirken aşırı ısı veya deformasyon oluşması, incelenecek yapıyı etkileyebilir. Bu ilişkiyi anlamak için INSIZE numune hazırlama ve metalurjik muayene rehberi incelenebilir. Kesme, bağlama ve parlatma adımları uygulanacak teste göre seçilmelidir.

1. Kimliği doğrulayın: Parça, parti, işlem ve teknik resim revizyonunu eşleştirin.
2. Bölgeyi belirleyin: Ölçüm noktalarını çizimde veya numune fotoğrafında işaretleyin.
3. Hazırlığı tamamlayın: Yüzeyi ve desteği test koşuluna uygun duruma getirin.
4. Kurulumu kontrol edin: Uç, kuvvet, ölçek, bekleme süresi ve aparat seçimini doğrulayın.
5. Ölçün ve kaydedin: Geçerli noktaları, varsa reddedilen izleri ve gerekçelerini saklayın.

Komşu izler ve kenarlar için gerekli mesafeleri ilgili standardın koşullarından belirleyin. Bütün malzemelere uygulanacak tek bir sabit mesafe kullanmayın. Rockwell Brinell Vickers sertlik ölçüm yöntemleri arasında geçiş yapıldığında hazırlama talimatının da gözden geçirilmesi gerekir. Hazırlık ekipmanı eksikse numune ve ön hazırlık cihazlarını ölçüm sistemiyle birlikte değerlendirin.

Kalibrasyon ve rutin kontrol nasıl planlanır?

Rockwell Brinell Vickers sertlik ölçüm yöntemleri için sertifika bulunması tek başına yeterli bir kontrol değildir. Belgenin hangi cihaz, ölçek ve kuvvetleri kapsadığını inceleyin. Kullanılan referans blokların kapsamını, kimliğini ve durumunu takip edin. Bir ölçekte yapılan kontrolü, başka bir yöntemin veya kuvvetin doğrulanmış olduğuna kanıt olarak kullanmayın.

Rutin kontrol sıklığını geçerli standart, cihaz talimatı ve kurumun kalite prosedürüyle belirleyin. Yeni uç veya farklı test koşuluna geçerken hangi kontrollerin gerekli olduğunu önceden tanımlayın. Referans blok sonucu beklenen aralığın dışındaysa numune sonuçlarını kabul etmeye devam etmek yerine neden araştırmasını ve etkilenmiş ölçümlerin değerlendirilmesini başlatın.

Rockwell Brinell Vickers sertlik ölçüm yöntemleri için kayıt formunda cihaz kimliği, yöntem, ölçek, kuvvet, gerektiğinde bekleme süresi, parça kimliği, konum ve sonuç bulunmalıdır. Optik yöntemlerde iz görüntüsünün saklanması, sonradan yapılacak değerlendirmeye yardımcı olabilir. Görüntü kaydının bir doğrulama hizmetinin yerine geçmediğini de çalışma talimatında belirtin.

Rapor şablonunu gerçek bir iş emriyle deneyin. Sonucu okuyan kişi, hangi parçanın hangi bölgesinin değerlendirildiğini ek telefon görüşmesi olmadan anlayabilmelidir. Ortalama veriliyorsa tekil sonuçların nerede saklandığı açık olmalı; ölçüm dağılımı yalnız tek bir ortalama altında kaybolmamalıdır.

HRC, HBW ve HV dönüşümü gerçek testin yerine geçer mi?

Hayır; genel olarak aynı işlem sayılmaz. ISO 18265:2013 sertlik dönüşümü standardı, dönüşümlerin malzemeye bağlı olduğunu ve doğru standart yöntemle elde edilen değerlerin yerine kullanılmak amacı taşımadığını açıklar. Rockwell Brinell Vickers sertlik ölçüm yöntemleri ile doğrudan alınan değerler, cihazın dönüşüm menüsündeki sayılardan ayrı raporlanmalıdır.

Örneğin farklı bir yöntemle ölçüp ekranda HRC karşılığını göstermek, numuneye Rockwell kuvvet çevriminin uygulandığını kanıtlamaz. Müşteri doğrudan HRC testi istiyorsa dönüşüm kullanımı için ayrıca kabul gerekir. Raporda özgün ölçümü, kullanılan dönüşüm yaklaşımını ve dönüştürülmüş sonucu birbirinden ayırın; yalnız son sayıyı taşımayın.

Bu ayrım, birleşik cihaz seçerken de geçerlidir. Bir ürünün “ölçüm ölçekleri” ile “dönüştürülebilir ölçekler” satırlarını aynı liste gibi okumayın. Önce fiziksel test kapsamını doğrulayın; dönüşüm fonksiyonunu ancak uygulama ve raporlama kuralları izin verdiğinde yardımcı özellik olarak değerlendirin.

Satın almadan önce demo kontrol listesi

Rockwell Brinell Vickers sertlik ölçüm yöntemleri için en yararlı demo, kendi parçanız ve kabul koşulunuzla planlanır. INSIZE’ın gerçek üretim parçalarıyla uygulamalı demo yaklaşımı bu değerlendirmeye örnektir. Talep ettiğiniz sertlik testi ve modelin demo imkânını ayrıca teyit edin; her cihazın her sahada hazır bulunduğunu varsaymayın.

• Şartnameyi gönderin: İstenen yöntem, ölçek, kuvvet ve kabul aralığı açık olsun.
• Temsil edici numune seçin: En kolay parçaya ek olarak zor geometriyi veya ince kesiti de değerlendirin.
• Hazırlığı dahil edin: Kesme, yüzey hazırlama ve destekleme ihtiyacını görün.
• İş akışını izleyin: Manuel işlemlerle otomatik işlemleri ayrı kaydedin.
• Tekrarlı ölçümü planlayın: Uygun yeni konumlarla sonuç değişimini inceleyin; aynı izin üzerine tekrar basmayın.
• Rapor isteyin: Numune kimliği, test koşulu ve sonuçlar teslim edilecek biçimde gösterilsin.
• Kapsamı netleştirin: Uçlar, bloklar, aparat, yazılım, eğitim ve hizmetler teklif üzerinde ayrılsın.
• Kabul ölçütü belirleyin: Cihazın başarılı sayılacağı koşullar satın almadan önce yazılı olsun.

Demo sonunda yalnız “ölçüm yapıldı” notuyla yetinmeyin. Hangi parçada hangi koşulun karşılandığını, hangi görevin ek donanım gerektirdiğini yazın. İki teklif karşılaştırılacaksa aynı numune ve aynı raporlama beklentisini kullanın. Böylece fiyat farkının cihazdan mı, yazılım ve hizmet kapsamından mı kaynaklandığı daha açık görülür.

Rockwell Brinell Vickers sertlik ölçüm yöntemleri hakkında sık sorulan sorular

Rockwell, Brinell ve Vickers arasındaki temel fark nedir?

Rockwell batma derinliği farkını, Brinell bilya izinin çapını, Vickers piramit izinin köşegenlerini değerlendirir. Bu nedenle uç, kuvvet, numune hazırlığı ve okuma düzenleri farklıdır. Rockwell Brinell Vickers sertlik ölçüm yöntemleri aynı özelliği farklı test koşullarıyla değerlendirir; sonuçlar ölçek bilgisi olmadan karşılaştırılmamalıdır.

Çelik parçalar için her zaman HRC seçilir mi?

Hayır. Çeliğin ısıl işlemi, beklenen sertliği, kalınlığı ve müşteri şartı değerlendirilmelidir. HRC bazı sertleştirilmiş çelik uygulamalarında uygun olabilir; ancak bütün çelik parçalar için otomatik seçim değildir. Teknik resim başka bir yöntem veya koşul istiyorsa cihaz ve test planı buna göre belirlenir.

Döküm parçalarda Brinell neden değerlendirilir?

Brinell’in daha geniş izi, uygun heterojen yapılarda daha geniş bir bölgenin değerlendirilmesine yardımcı olabilir. Bunun için yeterli kalınlık ve iz alanı gerekir. Döküm adı tek başına seçim yaptırmaz; test noktası, yüzey hazırlığı ve bilya ile kuvvet birleşimi şartnameye uygun olmalıdır.

Vickers cihazı her ince kaplamayı ölçebilir mi?

Hayır. Kaplamanın kalınlığı, yüzey durumu, altlık etkisi ve okunabilir iz boyutu sınır oluşturur. İlgili standardın kapsamı kontrol edilmelidir. Çok düşük kuvvet gerektiğinde mevcut Vickers modelinin bu kuvveti desteklediği varsayılmamalı; gerekirse başka cihaz veya yöntem için teknik değerlendirme yapılmalıdır.

Birleşik sertlik cihazı bütün testlerin yerini tutar mı?

Yalnız desteklediği doğrudan ölçekler, kuvvetler ve numune koşulları içinde kullanılabilir. Rockwell Brinell Vickers sertlik ölçüm yöntemleri tek cihazda bulunsa bile yüksek kuvvetli Brinell veya belirli düşük kuvvetli Vickers görevleri kapsam dışında kalabilir. Dönüşüm menüsü, eksik fiziksel test kapasitesini tamamlamaz.

Ekran çözünürlüğü sertlik doğruluğu mudur?

Hayır. Ekrandaki en küçük adım, tüm ölçüm sürecinin doğruluğunu göstermez. Kuvvet uygulaması, uç, ölçüm sistemi, numune ve uygulama koşulları birlikte değerlendirilir. Teklifte çözünürlük ile doğrulama veya kalibrasyon sonuçlarını ayrı isteyin; farklı ölçekleri tek bir doğruluk rakamıyla karşılaştırmayın.

Her yöntem için aynı referans blok kullanılabilir mi?

Bir bloğun uygunluğu, belgesindeki yöntem, ölçek ve test koşullarıyla belirlenir. Başka bir kuvvette veya yöntemde kullanılabileceği kendiliğinden varsayılmaz. Blok kimliği, yüzey durumu, kullanılabilir alanı ve sertifika kapsamı kontrol edilmelidir. Kullanıcı kontrolü ile cihazın kapsamlı doğrulaması da aynı işlem değildir.

Hangi sertlik cihazının daha ekonomik olduğu nasıl anlaşılır?

Aynı test görevini karşılayan teklifleri karşılaştırın. Cihaz fiyatına hazırlama ekipmanı, sarf, yazılım, uçlar, bloklar, eğitim ve hizmet kapsamını ekleyin. Gerçek numuneyle iş akışını değerlendirin. İhtiyaç duyulan testi yapamayan daha düşük bedelli cihaz, uygun bir alternatif olarak kabul edilmemelidir.

Parçanız için doğru test kapsamını belirleyin

Rockwell Brinell Vickers sertlik ölçüm yöntemleri arasından seçim yaparken teknik resim, malzeme ve ısıl işlem bilgisi, numune ölçüleri ve beklenen iş yükünü birlikte hazırlayın. Ardından doğrudan ölçek kapsamını, gerekli aksesuarları ve raporlama ihtiyacını eşleştirin. Tek cihazın yeterli olmadığı durumları teklif aşamasında görünür kılın.

Uygun INSIZE modelini değerlendirmek için INSIZE Türkiye ile iletişime geçerek numune ve şartname üzerinden teknik görüşme talep edebilirsiniz. Hazırlık, ölçüm, kayıt ve doğrulama adımlarını birlikte planlamak, satın alma kararını uygulanabilir bir test sürecine dönüştürür.
